خلاصه مطلب:
«دکل لیفتراک قطعهای عمودی در جلوی لیفتراک است که وظیفه بالابری و جابجایی عمودی بار را برعهده دارد. این بخش با استفاده از سیستم هیدرولیک، زنجیر و ریل‌های داخلی، امکان دسترسی به ارتفاع‌های مختلف را فراهم میکند. دکلهای لیفتراک در چهار نوع ساده، دوبلکس، تریپلکس و کواد طراحی می‌شوند که هر کدام متناسب با ارتفاع مورد نیاز، فضای کاری و ظرفیت بار انتخاب می‌شوند. انتخاب دکل مناسب تأثیر مستقیمی بر ایمنی، بهره‌وری و عملکرد لیفتراک دارد.
خلاصه مطلب بصورت صوتی

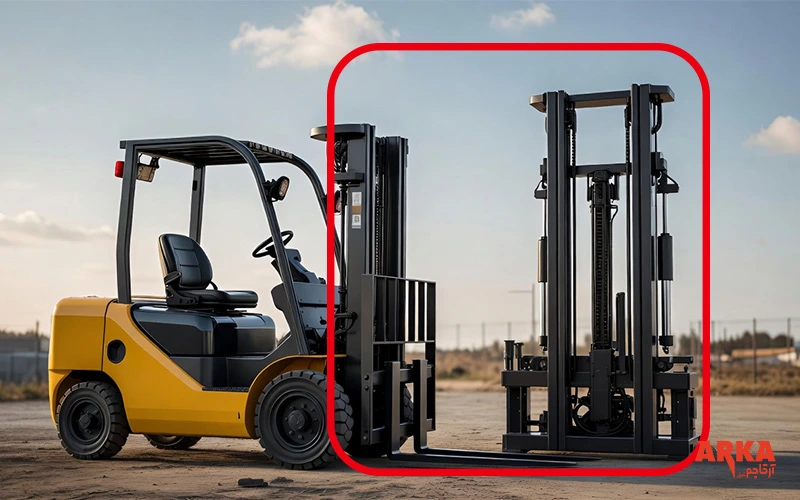

دکل لیفتراک چیست؟
همانطور که بالاتر گفته شد،دکل لیفتراک قطعهای عمودی است که در قسمت جلویی انواع لیفتراک نصب شده و وظیفه اصلی بالابری و جابجایی عمودی بار را برعهده دارد و یکی از مهم‌ترین اجزای انواع لیفتراک صنعتی محسوب میشود. این بخش کلیدی، کار اصلی که یک لیفتراک برای انجام آن طراحی و ساخته شده است را عملیاتی میکند. دکل لیفتراک بلندترین قسمت دستگاه است که امکان بالابردن بار روی شاخک تا حداکثر ارتفاع متناسب با نوع دستگاه را فراهم می‌سازد.
از نظر ساختاری، دکل لیفتراک متشکل از یک بدنه فلزی، یک یا چند جک هیدرولیک، چندین قرقره و زنجیر می‌باشد. این سیستم با بکارگیری فشار نیروی هیدرولیک، مکانیسم بالابری را فعال میکند. همچنین دکل دارای ریل‌های داخلی و خارجی است که امکان حرکت عمودی شاخکها را فراهم می‌سازد. اطلاعات مورد نیاز و بررسی دقیق قطعات را میتوانید در صفحه لوازم یدکی و تامین قطعات آرکا لیفتراک مشاهده کنید .
نقل قول :
“The mast is the vertical assembly on a forklift that raises and lowers the load. It consists of interlocking rails that allow the forks to move vertically.” منبع
ترجمه فارسی:
«دکل، سازه عمودی لیفتراک است که وظیفه بالا و پایین بردن بار را بر عهده دارد و از ریل‌های درهم‌قفل‌شده تشکیل شده است که امکان حرکت عمودی شاخکها را فراهم می‌کنند.»
از قابلیت‌های مهم دکل لیفتراک می‌توان به موارد زیر اشاره کرد:
- امکان کج شدن به جلو یا عقب برای تنظیم زاویه شاخکها در عملیات‌های مختلف بارگیری و تخلیه
- بالا بردن و جابجایی بارهای سنگین در ارتفاعات مختلف
- دسترسی به قفسه‌های بلند برای چیدمان یا برداشت بار
- کاهش فشار وارده بر شاخک هنگام بارگیری
دکل لیفتراک با سیستم هیدرولیک دستگاه در ارتباط مستقیم است و از طریق این سیستم کنترل میشود. عملکرد دکل با هماهنگی میان اجزای مختلف از جمله زنجیر، ریل، کرییج (کالسکه)، ساید شیفتر و شاخکها انجام می‌گیرد. هر یک از این بخش‌ها نقش مهمی در عملکرد صحیح دکل دارند.
دکلهای لیفتراک از نظر تعداد جک و تعداد کشو (ارتفاع) در دسته‌بندی‌های گوناگونی قرار می‌گیرند. انواع اصلی دکلهای لیفتراک شامل دکل ساده (سیمپلکس)، دکل دوبلکس، دکل تریپلکس و دکل کواد می‌باشند که هر کدام برای کاربردهای خاصی طراحی شده‌اند.
به عنوان قلب عملیاتی لیفتراک، دکل نقش تعیین‌کننده‌ای در کارایی دستگاه دارد. بسته به نیازهای عملیاتی، محیط کاری و نوع بارهایی که باید جابجا شوند، انتخاب دکل مناسب اهمیت ویژه‌ای پیدا میکند. ارتفاع دکل لیفتراک از فاکتورهای مهم در انتخاب لیفتراک است که بر اساس محیط کاری و ارتفاع مورد نیاز برای جابجایی بار تعیین میشود.
در بسیاری از لیفتراک‌ها، تجهیزات جانبی مانند سایدشیفتر روی کالسکه دکل نصب می‌شوند که امکان جابه‌جایی جانبی شاخکها را بدون حرکت دادن کل لیفتراک فراهم می‌کنند. پس دکل‌ها می‌توانند با تجهیزات جانبی مانند ساید شیفت لیفتراک مجهز شوند تا قابلیت‌های بیشتری به لیفتراک اضافه کنند.
به طور کلی، دکل لیفتراک عضوی حیاتی در فرآیند جابجایی بار است که عملکرد اصلی لیفتراک را ممکن می‌سازد و انتخاب دکل مناسب با توجه به نیازهای عملیاتی، می‌تواند تأثیر قابل توجهی بر کارایی و بهره‌وری عملیات داشته باشد. با مشاهده و بررسی انواع لوازم یدکی و قطعات در آرکا لیفتراک ، اطلاعات خود را راجب مدل های مختلف لیفتراک و انتخاب بهتر و مناسب تر در زمینه های مرتبط افزایش دهید .

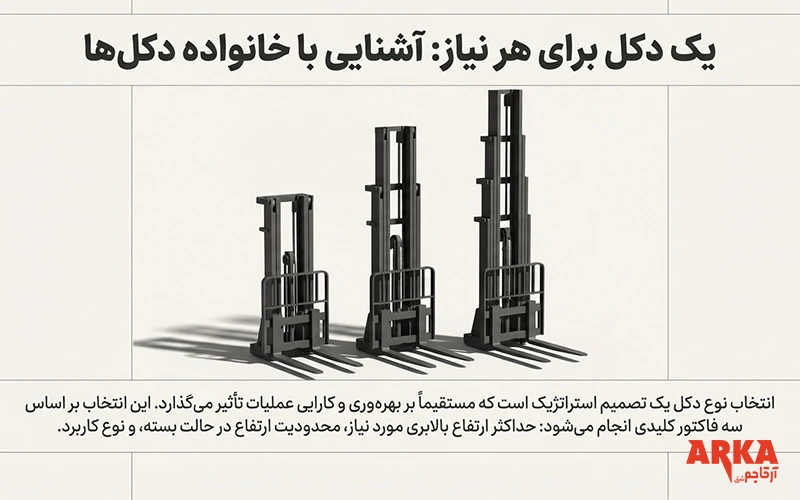

انواع دکل لیفتراک
چهار نوع اصلی دکل لیفتراک وجود دارد که هر کدام برای کاربردهای خاص و شرایط کاری متفاوت طراحی شده‌اند.این دکل‌ها در مدل‌های مختلف لیفتراک ارائه می‌شوند. این دکل‌ها براساس ساختار، تعداد ریل‌ها، مکانیزم بالابری و حداکثر ارتفاع قابل دستیابی از یکدیگر متمایز می‌شوند.
| نوع دکل | تعداد مراحل | حداکثر ارتفاع دسترسی | بالابر آزاد (Free Lift) | میزان دید راننده | کاربرد اصلی |
|---|---|---|---|---|---|
| دکل ساده (Simplex) | ۱ مرحله | کم | ندارد یا بسیار کم | عالی | بارگیری کامیون، فضاهای باز |
| دکل دوبلکس (Duplex) | ۲ مرحله | متوسط | دارد (در مدل FV) | خوب | انبارهای متوسط |
| دکل تریپلکس (Triplex) | ۳ مرحله | زیاد | کامل | متوسط | انبارهای مرتفع، قفسه‌بندی بلند |
| دکل کواد (Quad) | ۴ مرحله | بسیار زیاد | کامل | محدود | انبارهای بسیار بلند، کانتینر |
دکل ساده (Simplex)
دکل ساده یا سیمپلکس ابتدایی‌ترین نوع دکل لیفتراک است که از یک ریل ثابت و یک ریل متحرک تشکیل میشود. این دکل تک‌مرحله‌ای با کمک زنجیر، شاخکها را بالا می‌برد و معمولاً برای جابجایی بار در ارتفاع کم، مانند بارگیری پشت کامیون، استفاده میشود. دید مناسب اپراتور و نگهداری آسان از مزایای آن است، اما بالابر آزاد بسیار محدود یا صفر دارد.
دکل دوبلکس (Duplex)
دکل دوبلکس دارای دو مرحله حرکتی شامل یک بخش ثابت و یک بخش متحرک است که امکان دسترسی به ارتفاع متوسط را فراهم میکند. این دکل می‌تواند به بالابر آزاد مجهز باشد و در این حالت با نام FV شناخته میشود. دکلهای دوبلکس گزینه‌ای مناسب برای انبارهایی هستند که نیاز به چیدمان بار در ارتفاع متوسط دارند و در دستگاه‌هایی مانند لیفتراک دیزلی 3.5 تن بسیار رایج هستند.
دکل تریپلکس (Triplex)
دکل تریپلکس از سه بخش تشکیل شده و امکان جابجایی بار در ارتفاعات بالاتر را فراهم میکند.این نوع دکل معمولاً روی مدل‌های قدرتمندتر مانند لیفتراک دیزلی 5 تن نصب میشود که برای انبارهای مرتفع و بارهای سنگین طراحی شده‌اند.
دکل کواد (Quad)
دکل کواد پیشرفته‌ترین نوع دکل لیفتراک است که از چهار مرحله حرکتی تشکیل میشود و بیشترین دسترسی به ارتفاع را فراهم میکند. این دکل در عین داشتن ارتفاع بالا، در حالت جمع‌شده کوتاه‌تر از سایر دکل‌هاست و برای فضاهای محدود مانند کانتینر مناسب است، اما دید اپراتور محدودتر و هزینه نگهداری آن بالاتر است.

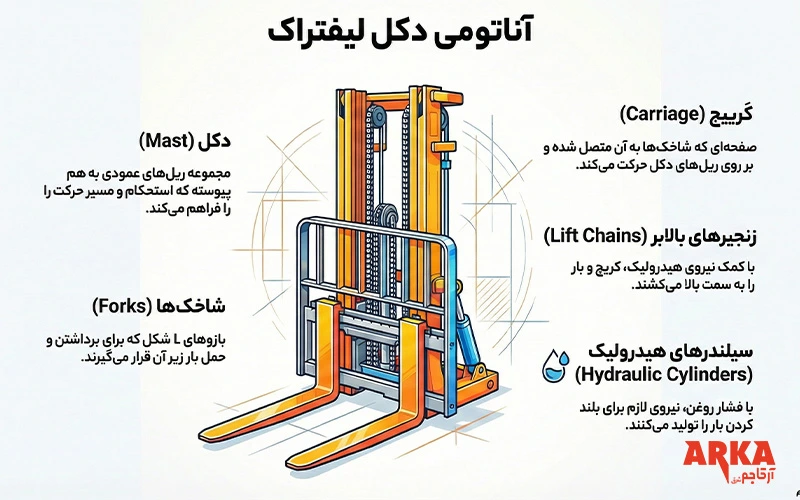

اجزای اصلی دکل لیفتراک
اجزای دکل لیفتراک شامل چندین قطعه اصلی است که با همکاری یکدیگر عملیات بالابری و جابجایی بار را امکان‌پذیر می‌سازند. هر کدام از این اجزا نقش کلیدی در عملکرد صحیح و ایمن دکل دارند.
بدنه فلزی
بدنه دکل لیفتراک از فولاد با مقاومت بالا ساخته شده است. این ساختار، اسکلت اصلی دکل را تشکیل می‌دهد و استحکام لازم برای تحمل وزن بارهای سنگین را فراهم میکند. بدنه فلزی دکل معمولاً به صورت یک ستون بلند و نواری از فولاد یا آلومینیوم ساخته میشود که به وسیله آویزها یا تسمه‌هایی به لیفتراک متصل می‌گردد. این ساختار مستحکم، پایه و اساس عملکرد سایر اجزای دکل محسوب میشود.
جک‌های هیدرولیک
سیلندرهای هیدرولیک یا جک‌های بالابر، قلب سیستم حرکتی دکل هستند. این جک‌ها نیروی هیدرولیک را برای کشیدن زنجیر بالابر و بالا بردن ریل‌های دکل مهار می‌کنند. دکلهای لیفتراک را می‌توان به سه دسته تقسیم کرد: دکلهای تک جک، دو جک و سه جک. جک‌های هیدرولیک از بیشترین حجم سیال هیدرولیک استفاده می‌کنند و معمولاً فقط در یک جهت فشار می‌آورند. در دکل تک جک، جک هیدرولیکی میان دو ستون قرار گرفته که میزان دید راننده را محدود میکند، در حالی که در دکل دوجک، جک‌های هیدرولیکی در کنار ستون دکل قرار گرفته و باعث دید بهتر برای راننده می‌شوند.
این فرآیند در مدل‌های انبارداری مانند لیفتراک برقی 3 تن به دلیل طراحی دقیق سیستم هیدرولیک و کنترل نرم‌تر حرکت، اهمیت بیشتری پیدا میکند.
زنجیر و قرقره
زنجیر دکل لیفتراک، پیوندهایی هستند که کالسکه را بالا یا پایین می‌برند. زنجیرهای دکل بیشترین فشار را نسبت به تمام قطعات دیگر تحمل می‌کنند. این زنجیرها به کالسکه بالابر متصل می‌شوند و از روی دکل‌ها عبور می‌کنند. قرقره‌ها نیز نقش حیاتی در هدایت زنجیر و انتقال نیرو به سیستم دکل دارند و از حرکت صحیح و بدون اصطکاک زنجیر در مسیر دکل اطمینان حاصل می‌کنند.
ریل‌های داخلی و خارجی
ریل‌ها ساختار اصلی دکل هستند. در لیفتراک یک ریل بیرونی ثابت و ریل‌های داخلی تو در تو وجود دارد. همانطور که سیلندرهای هیدرولیک به زنجیره‌های بالابر فشار وارد می‌کنند، ریل‌های داخلی درست مانند یک تلسکوپ، بالا می‌روند. این ریل‌ها به دکل لیفتراک اجازه می‌دهند تا به حداکثر ارتفاع دوشاخه خود گسترش یابند. ریل‌ها پایداری جانبی دستگاه را نیز فراهم می‌سازند.
کالسکه و پشتی بار
کالسکه، یک قاب فولادی جامد است که در داخل ریل‌های دکل قرار می‌گیرد. کالسکه بخشی از لیفتراک است که در واقع بار را بالا و پایین می‌برد. چنگال‌ها یا سایر لوازم جانبی به همراه تکیه‌گاه بار، روی کالسکه نصب می‌شوند. پشتی بار روی کالسکه پیچ میشود و وظیفه آن جلوگیری از عقب افتادن بار از شاخکها (و حتی روی خود لیفتراک) است. این قطعه تضمین میکند که وقتی دکل به عقب کج میشود، بار به عقب جابجا نمی‌شود و باعث ثبات و ایمنی بیشتر میشود.
مهم‌ترین علائم خرابی دکل لیفتراک
دکل لیفتراک باید به‌صورت منظم از نظر عملکرد و سلامت قطعات بررسی شود. مشاهده هر یک از علائم زیر می‌تواند نشانه وجود ایراد در سیستم دکل باشد:
- حرکت نامنظم یا لرزش هنگام بالا و پایین رفتن بار
- صدای غیرعادی از زنجیر یا ریل‌ها
- نشتی روغن از جک‌های هیدرولیک
- سفت شدن یا گیر کردن حرکت دکل
- ساییدگی غیرعادی ریل‌ها یا زنجیرها
در صورت مشاهده این علائم، توصیه میشود پیش از ادامه کار، سیستم دکل توسط کارشناس بررسی شود.
دکل لیفتراک چگونه کار میکند؟
سیستم هیدرولیک نیروی اصلی عملکرد دکل لیفتراک را تأمین میکند و با ایجاد فشار سیال، امکان بلند کردن بارهای سنگین را فراهم می‌سازد. این فرآیند از طریق تأمین انرژی پمپ هیدرولیک توسط موتور یا باتری آغاز میشود و سیال هیدرولیک پس از عبور از شیرهای کنترلی، به سیلندرهای دکل هدایت می‌گردد.
با افزایش فشار سیال، پیستون‌های داخل سیلندرها حرکت کرده و ریل‌های دکل به سمت بالا رانده می‌شوند. هم‌زمان، سیستم زنجیر و قرقره فعال شده و با انتقال نیرو به کالسکه، شاخکها را تا ارتفاع مورد نظر بالا می‌برد. هنگام پایین آوردن بار، این روند به‌صورت کنترل‌شده و معکوس انجام میشود تا از سقوط ناگهانی بار جلوگیری شود. علاوه بر حرکت عمودی، دکل امکان کج شدن به جلو و عقب را نیز دارد که به کنترل بهتر بار کمک میکند.
در تمام این مراحل، حفظ تعادل و مرکز ثقل بار اهمیت زیادی دارد، زیرا با افزایش ارتفاع، پایداری لیفتراک کاهش مییابد و رعایت محدوده ایمن برای جلوگیری از واژگونی دستگاه ضروری است.
نکات مهم در انتخاب دکل لیفتراک مناسب در سال 2026
| شرایط کاری | دکل پیشنهادی | دلیل انتخاب |
|---|---|---|
| فضای کم‌ارتفاع (کانتینر) | تریپلکس یا کواد | ارتفاع کم در حالت جمع‌شده |
| انبار با قفسه‌های بلند | تریپلکس یا کواد | دسترسی به ارتفاع زیاد |
| نیاز به دید عالی اپراتور | ساده یا دوبلکس | اجزای کمتر و میدان دید بازتر |
| بارهای سنگین در ارتفاع کم | ساده یا دوبلکس | پایداری بیشتر و ظرفیت بالاتر |
| محدودیت عبور از درب‌ها | کواد | کوتاه‌ترین ارتفاع در حالت بسته |
انتخاب دکل لیفتراک مناسب تأثیر مستقیمی بر بهره‌وری و کارایی عملیات دارد. برای انتخاب بهینه در سال ۲۰۲۶، توجه به فاکتورهای کلیدی زیر ضروری است .
ارتفاع دکل لیفتراک در حالت جمع شده
ارتفاع دکل در حالت جمع‌شده، به ارتفاع دکل در پایین‌ترین حالت خود اشاره دارد. این فاکتور برای تعیین امکان عبور لیفتراک از درب‌ها یا مسیرهای با ارتفاع محدود کاربرد دارد. اگر ارتفاع حالت بسته شده دکل بیش از ارتفاع فضای کار شما باشد، امکان استفاده از آن وجود ندارد. در محیط‌های کم‌ارتفاع، دکلهای چهار مرحله‌ای به دلیل کوتاه‌تر بودن در حالت جمع‌شده گزینه مناسب‌تری هستند.
نیاز به بالابر آزاد (Free Lift)
بالابر آزاد به ارتفاعی گفته میشود که شاخکها می‌توانند قبل از افزایش ارتفاع دکل، بالا بروند. این قابلیت برای لیفتراک‌هایی که در فضاهای با محدودیت ارتفاع مانند کانتینرها یا تریلرها کار می‌کنند، بسیار حیاتی است. دکلهای با بالابر آزاد کامل، به شاخکها اجازه می‌دهند تا قبل از کشیده شدن دکل به سمت بالا، به ارتفاع قسمت داخلی دکل بالا بروند.
ظرفیت بارگیری در ارتفاع بالا
با افزایش ارتفاع دکل، ظرفیت حمل بار کاهش مییابد. این کاهش ظرفیت برای حفظ ثبات لیفتراک و جلوگیری از واژگونی ضروری است. باید توجه داشت که ظرفیت وزنی لیفتراک در شرایط ایده‌آل مانند بار کاملاً متمرکز و روی سطح صاف محاسبه میشود. برای بارهای سنگین در ارتفاع، انتخاب دستگاه‌هایی با شاسی قوی‌تر مانند لیفتراک دیزلی 7 تن توصیه میشود تا پایداری بیشتری در ارتفاع فراهم گردد.
محدودیت‌های دید راننده
نوع دکل انتخاب شده بر میدان دید راننده تأثیر می‌گذارد. دکلهای ساده یا دو مرحله‌ای بدون بالابر آزاد، به دلیل داشتن اجزای کمتر، دید بهتری برای راننده فراهم می‌کنند. در مقابل، دکلهای سه مرحله‌ای و چهار مرحله‌ای به دلیل داشتن ریل‌ها و شیلنگ‌های بیشتر، دید محدودتری ایجاد می‌کنند.
تناسب با فضای کاری (مثل کانتینر)
برای کار در محیط‌هایی با ارتفاع کم مانند کانتینرها، دکلهای مخصوص کانتینر طراحی شده‌اند. این دکل‌ها دارای ارتفاع جمع‌شده کمتری هستند که ورود به فضاهای محدود را امکان‌پذیر می‌سازد. همچنین برای محیط‌های با سقف کوتاه، دکلهای یک یا دو مرحله‌ای مناسب‌ترند، در حالی که برای جابجایی در ارتفاع‌های بالا، دکلهای سه یا چهار مرحله‌ای توصیه می‌شوند.
رایج‌ترین اشتباهات هنگام انتخاب دکل لیفتراک
انتخاب دکل تنها بر اساس حداکثر ارتفاع بالابری، یکی از رایج‌ترین اشتباهاتی است که می‌تواند باعث کاهش بهره‌وری و حتی ایجاد محدودیت در محیط کار شود. پیش از انتخاب نوع دکل، بهتر است این موارد بررسی شوند:
- انتخاب دکل بلند بدون توجه به ارتفاع ورودی انبار یا کانتینر
- نادیده گرفتن کاهش ظرفیت بار در ارتفاع‌های بالا
- انتخاب دکل با میدان دید محدود برای محیط‌های پرتردد
- توجه نکردن به نیاز واقعی Free Lift
- استفاده از دکل نامتناسب با نوع قفسه‌بندی یا شرایط کاری
جمع بندی
دکل لیفتراک به‌عنوان قلب عملیاتی دستگاه، نقش اصلی در بالابری، جابجایی و کنترل ایمن بار ایفا میکند. انتخاب نوع دکل (ساده، دوبلکس، تریپلکس یا کواد) باید بر اساس ارتفاع مورد نیاز، محدودیت فضای کاری، ظرفیت بار در ارتفاع و میدان دید اپراتور انجام شود.
درک صحیح از عملکرد دکل، اجزای تشکیل‌دهنده آن و تفاوت انواع دکل‌ها، به کسب‌وکارها کمک میکند تا ضمن افزایش بهره‌وری، ایمنی عملیات انبارداری و لجستیک را نیز تضمین کنند. انتخاب آگاهانه دکل مناسب، مستقیماً منجر به کاهش هزینه‌های عملیاتی، افزایش طول عمر لیفتراک و بهبود سرعت جابجایی بار خواهد شد.
اگر برای بهینه‌سازی فرآیند انبارداری، انتخاب مناسب‌ترین لیفتراک با آرکا لیفتراک یا ارتقای عملکرد تجهیزات خود به راهنمایی تخصصی نیاز دارید، کارشناسان ما در آرکا لیفتراک آماده پاسخگویی به سوالات شما هستند ، با ما در ارتباط باشید .
